KC3上悬、中悬侧窗手摇开窗机

一、概述

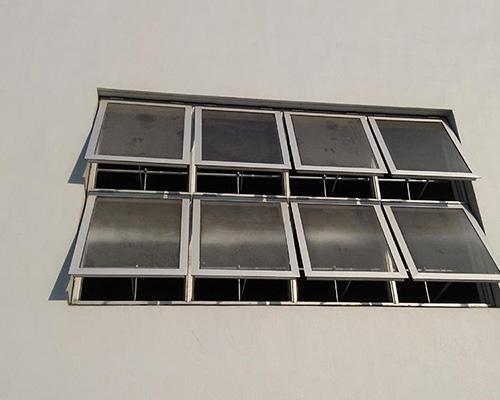

本开窗机外壳采用铝合金压铸工艺，外型美观。限位装置采用螺杆内压式，结构紧凑。采用双头蜗杆传动，启闭速度快。撑脚采用铝合金压铸工艺，造型精美。传动管与输出轴采用暗销连接，是原有手摇开窗机不可比美的精品开窗机。本手摇开窗机专为工业厂房、仓库、影剧院、礼堂和食堂等建筑物的中悬或上悬侧窗的窗扇起闭之用。

二、产品特点
    1、上、中、下机壳体材质由原铸铁外壳改为铝镁压铸件，大大提高了外观效果。
    2、开关器：撑脚改为铝镁压铸件，撑杆用冷拉型钢，表面镀锌。
    3、传动管支架与联动管支架改为现场连接型，无须埋件。

三、结构和原理
开窗机工作时，由手摇柄摇动手摇机，手摇机输出轴经联动管带动中机和上机运行，中机和上机通过传动管带动开关器运行，从而实现窗扇的开启和关闭。

四、开窗机的选用

上悬、中悬侧窗启闭极限扇数及长度见下表：

注：表中的极限启闭扇数与极限长度，以开窗机居中左右两边对称启闭计，如单边，窗扇数量和启闭长度均应减半

1. KC3 侧窗手摇开窗机开关器为撑杆撑脚形式。撑脚采用铝压铸工艺，外形美观、结构紧凑、安装方便。

撑杆规格选用表：
