SDM软帘上叠门

当前位置:产品中心

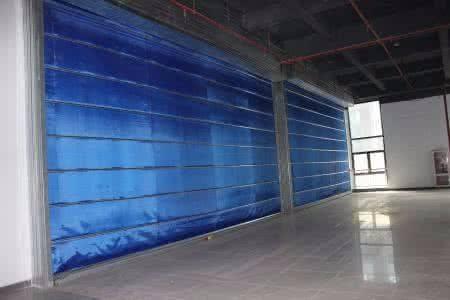

SDM软帘上叠门
所属分类:产品中心
描述:柔性升降大门的设计参照GB/T3811-83起重机械设计规范;GBJ17-88钢结构设计规范;GBJ17-88钢结构技术规范,电器按GB/T4942.2-1993标准
详细说明
1、 基本技术条款
柔性升降大门尺寸为:
1-1大门尺寸:***米×***米 (宽×净高高)
制作尺寸: 宽+2米×高+2米
1-2 大门所有水平框架为型钢材料。
1-3 柔性大门的启升机构上装有二套压轮式限位器和一套顶升式限位器,并在底部下过梁两端装有钢丝绳连动的挂钩制动器。当提升钢丝绳松动时,挂钩会自动钩上侧导轨的水平圆钢上,防止大门堕落,以免发生事故,保证柔性升降大门的安全使用。
2、柔性升降大门的安全措施
2-1技术保证
柔性升降大门的设计参照GB/T3811-83起重机械设计规范;GBJ17-88钢结构设计规范;GBJ17-88钢结构技术规范,电器按GB/T4942.2-1993标准。
原材料采用宝钢及马钢产品;电器元件采用名牌产品。
2-2传感、检测和声光报警系统
柔性升降大门配有声光报警系统,在升降运行时发出声、光信号;严禁人员及车辆在大门升降时在下面行走;
下部限位器:在轮滑组的侧面装有传感限位器,根局钢丝绳的涨紧和松弛,使大门在完全关闭,起升机构立刻停止运行。
上部限位器:在横梁的底部装有顶杆接触器,当大门起升接近顶部时,最上部的水平框架接触到限位器的顶敢,起升机构立刻停止运行:
2-3标记
柔性升降大门的二侧立柱上贴有表示高度的红色反光膜标记,以保证正确地目测到大门的升降高度。在夜间运行分段时同时也可以起到立柱的标记作用。
立柱二侧贴有大门的禁令标设及操作规程。
2-4电器控制系统中多加一级应急按纽,在接触器不能脱开,失灵的情况下,切断控制箱电源。
2-5安全可靠的挂钩式防下落装置,触保了门体的运行安全;
2-6柔性升降大门的抗风力为50kg/㎡
3、柔性升降大门提升机构主要技术性能
3-1、技术性能
序号 名称 单位 技术性能 备注
1 起重量 t 5
2 起升高度 mm /
3 起升速度 m/min 6-9
4 滑轮组倍率 n 20
5 钢丝绳直径 mm 10
6 钢丝绳安全系数 倍 ¢6
7 起重电动机 kw 3
